Az ipari digitalizáció korában az adatok „közelebb hozása” a gépekhez – vagyis az Edge computing – kulcsfontosságú szerepet kapott. Egy Siemens-alapú automatizálási rendszernél pedig nem elég csak adatokat gyűjteni: hatékonyan kell integrálni az IoT-háttérrel, felhővel, analitikával. Ebben a blogban bemutatjuk a Siemens Industrial Edge platformját, tipikus felépítését, használati eseteket és az integráció során felmerülő kihívásokat és bevált tanácsokat.
A Siemens Industrial Edge (IE) olyan edge computing platform, amely célzottan ipari környezetre lett optimalizálva. Ötvözi az automatizálási rendszer és az IT világ előnyeit, lehetővé teszi, hogy a gyártási adatok helyben feldolgozásra kerüljenek, mielőtt továbbkerülnének felhőbe vagy más rendszerekbe.

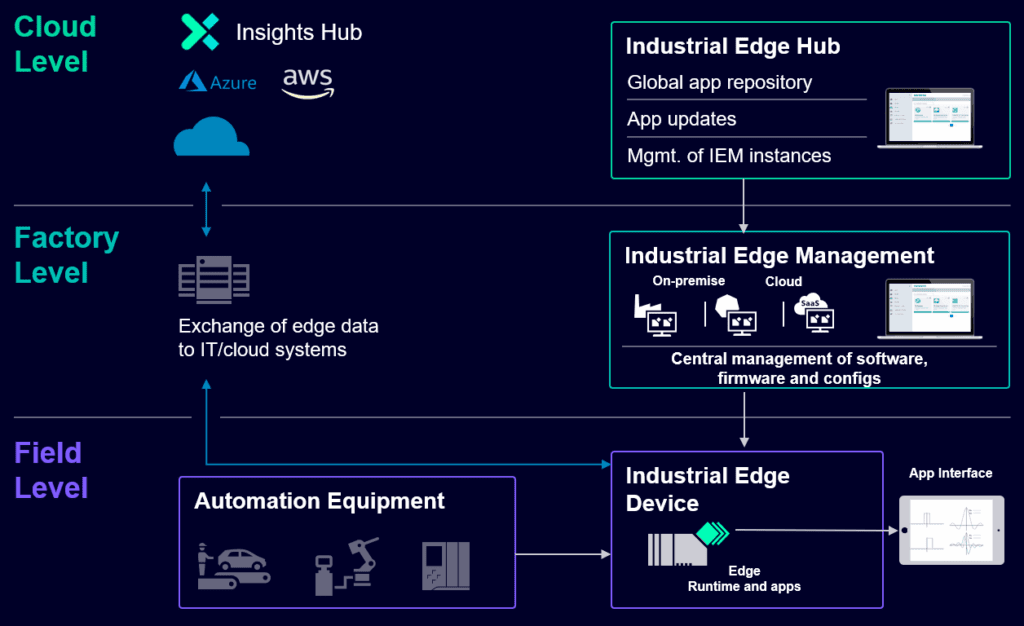

A Siemens dokumentációja szerint az Industrial Edge architektúrája négy fő rétegre oszlik:
Industrial Edge Hub (IEH) – a felhőszintű csomagtár, innen tölthetők le az alkalmazások és modulok.
Industrial Edge Management (IEM) – a gyári (on-premise) szint menedzsment rendszerként működik, amely kezeli az Edge Device-okat és alkalmazásokat.

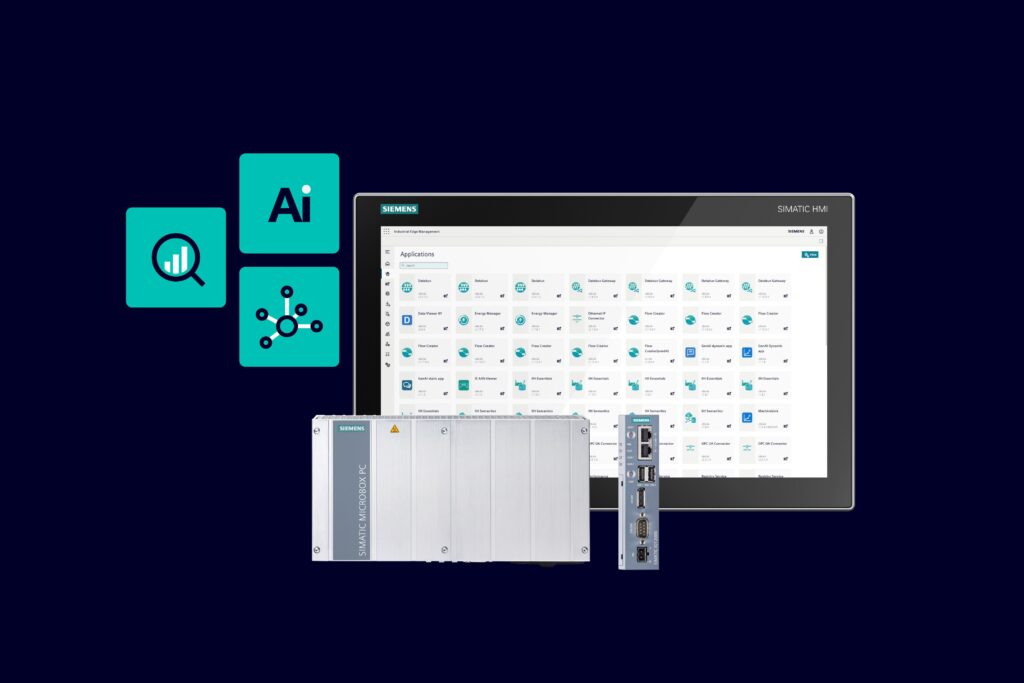

Industrial Edge Device (IED) – maga az eszköz, amelyen a konténer-alapú Edge alkalmazások futnak.
Industrial Edge Apps – konténerizált alkalmazások (pl. adatgyűjtés, előfeldolgozás, analitika, csatlakozó modulok)
Ezek biztosítják, hogy az Edge réteg könnyen kezelhető legyen, és kompatibilis legyen mind az automatizálási rendszerekkel, mind a felhő/informatikai rendszerekkel.
Alacsony késleltetés, gyors döntések — ha minden adatot felhőbe küldenél és onnan kérnél válaszokat, az időveszteséget okozna. Az Edge-en már helyben történhet adatfeldolgozás.
Adatmennyiség csökkentése — nem kell minden adatot átküldeni a felhőbe: előfeldolgozott, szelektált adat mehet tovább.
Biztonság és adatvédelem — a kritikus adatok helyben tarthatók, nem kell mindent külső infrastruktúrákon tárolni.
Rugalmasság és skálázhatóság — új Edge alkalmazások telepíthetők, verziók kezelhetők, és lokális intelligencia hozható a rendszerbe.
A Siemens célja, hogy az Edge lehetővé tegye az adatok „köztes feldolgozását”, és integrálja az automatizálási adatokat az IoT világgal zökkenőmentesen.
Az IED-knek – vagy beágyazott Edge eszközöknek – tudniuk kell „beszélni” az automatizálási eszközökkel (PLC-k, szenzorok, frekvenciaváltók). Ezt különféle protokollokon keresztül érik el: Profinet, OPC UA, Modbus, B&R, egyéb gyártó specifikus protokollok. Az Edge alkalmazások ezen protokollokon keresztül töltik le az adatokat, és készítik elő azokat IoT célokra.
A Siemens Industrial Edge támogatja a Docker konténereket, azaz az alkalmazások izolált, jól menedzselhető környezetekként futhatnak. Ennek révén fejlesztők saját alkalmazásokat írhatnak, de használhatóak Siemens vagy harmadik fél által kínált Edge applikációk is.
Egy példa: adatgyűjtő alkalmazás, amely 1 ms mintavétellel beolvassa a PLC-től az értékeket, átlagolja/aggregálja őket, majd csak kiemelt trendadatot küld felhőbe.

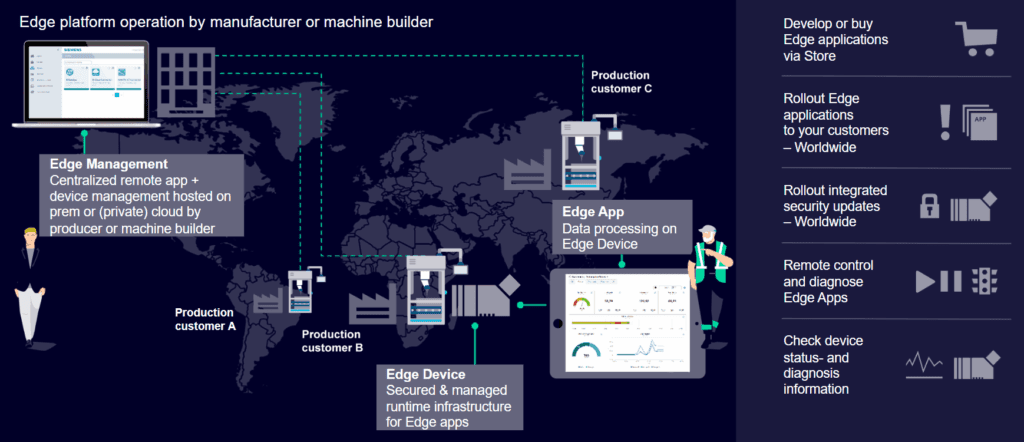

Az IEM lehetővé teszi az Edge Device-ok és alkalmazások központi menedzsmentjét: telepítés, verziókövetés, távoli frissítés, állapotmonitoring.
Emellett az IEM architektúrájában létezik lehetőség IEM Virtual, IEM Cloud, illetve IEM Pro üzemmódokra is (pl. helyi menedzsment vagy felhőalapú menedzsment keveredik).
Az Edge küldi az előfeldolgozott adatokat felhőplatformokra, például Siemens Insights Hub (korábban MindSphere), vagy más felhők (Azure, AWS) felé.
Az Edge alkalmazásokhoz tartozhat „Northbound Connector” modul (felhő felé), és „Southbound Connector” modul (automatizálási eszközök felé).
Előfeldolgozás és anomáliadetektálás – érzékelőadatokból valós időben számolhatsz jellemzőket, figyelheted a rendellenességeket már a gyártósoron.
Offline működés, adatgyűjtés átmeneti hálázatkimaradáskor – az IED-ek képesek lokálisan adatot tárolni és szinkronizálni később.
Predictive maintenance (előrejelző karbantartás) – modelleket telepíthetsz Edge-en, amelyek már a géphez közeli adatokat használják.
Globális verziókezelés – egy nemzetközi vállalatnál az IEM segítségével globálisan kezelheted az Edge alkalmazások verzióit.
Egy fórumon például felvetették, hogy „mi a különbség az Industrial Edge és a WinCC OA IoT Suite között?” – a válasz gyakran az, hogy az Industrial Edge mélyebb integrációval rendelkezik az automatizálási réteggel.
Az Edge alkalmazások és kommunikáció védelme kritikus: titkosított kapcsolat, authentikáció, eszköz-hitelesítés. A Siemens saját „Security overview” dokumentuma részletezi a követelményeket.
Nem minden eszköz alkalmas Edge-ként történő működésre. A dokumentációban megtalálod, mely IED-k támogatottak, hogyan kell kezelni az operációs rendszert, és hogyan lehet integrálni a Docker runtime-ot.
Az Edge alkalmazásoknak verzióváltási stratégiára van szükség: rollback, kompatibilitás, migrációs logika. Az IEM támogatja ezt a folyamatot központilag.
Az IED-knek korlátozott erőforrásuk lehet (CPU, memória). Az alkalmazásokat úgy kell tervezni, hogy ne terheljék túl az eszközt, és vegyék figyelembe a real-time igényeket.
Mivel Edge-en történik adatfeldolgozás, figyelni kell arra, hogy az algoritmus ne torzítsa el az adatokat, és ha több réteg is dolgozik, a késleltetés minimalizálva legyen.
Pilot projekt indítása
Válassz ki egy gépet vagy cellát, ahol már vannak digitális jelek, és próbáld ki az Edge + IoT integrációt kisebb léptékben.
Edge Device kiválasztása
Válassz olyan IED-t (pl. Siemens kompatibilis), amely támogatja a Docker runtime-ot és Edge alkalmazásokat.
Kapcsolódás a PLC-hez / automatizáláshoz
Alakíts ki szoftveres csatlakozót (kemény protokoll interfész) PLC-k felé.
Edge alkalmazások telepítése
Készíts vagy válassz előre elkészített appokat (adatgyűjtés, aggregálás, analitika), és telepítsd őket IED-re IEM-on keresztül.
Felhő- vagy IoT réteg integrálása
Válaszd ki a felhőt (Insights Hub, Azure, AWS stb.), és küldd át az adatot.
Monitoring, frissítések, verziókezelés
Használd az IEM-et az alkalmazások életciklus-kezelésére, verziófrissítésére, hibakezelésre.
Kibővítés
Ha a pilot sikeres, terjeszd ki más gépekre, gyárakra, és építs réteges architektúrát (lokális Edge régiók, regionális Edge).
Az Edge és IoT integráció Siemens eszközökkel nem csupán modern trend – olyan alapvető stratégia, amely lehetővé teszi, hogy a gyártási rendszereid adaptívak, intelligensek és skálázhatóak legyenek.
A Siemens Industrial Edge platform robusztus architektúrát kínál eszközkezeléssel, alkalmazáskezeléssel és integrációs lehetőségekkel, amely hidat képez az automatizálási réteg és az IoT/felhő réteg között.
Az előrelátó vállalatok már most pilot projektekkel építik be az Edge-t a folyamataikba – mérik, elemzik, finomítják –, hogy később ne azzal szembesüljenek, hogy versenyhátrányba kerültek az adatalapú intelligenciát alkalmazó cégekkel szemben.
